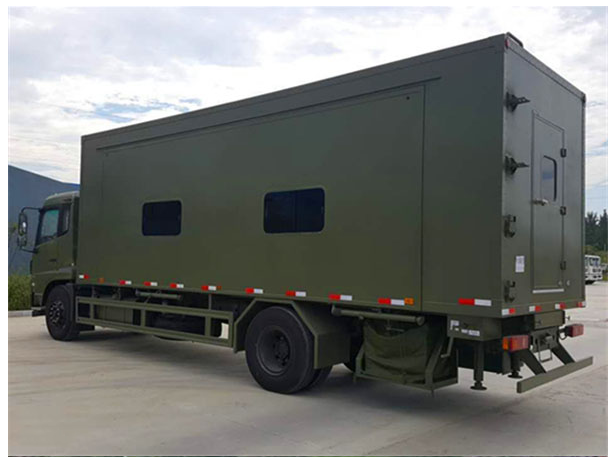

24人國六東風天錦宿營車全新上市

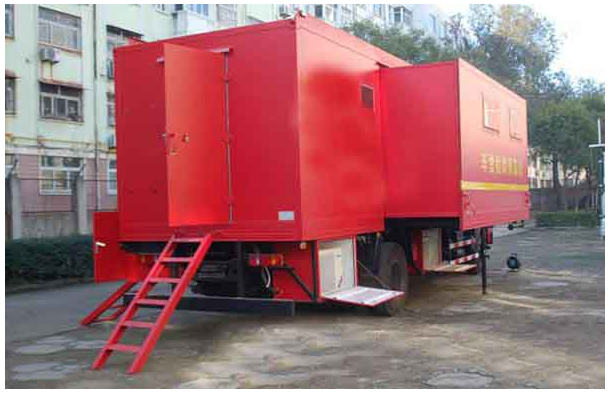

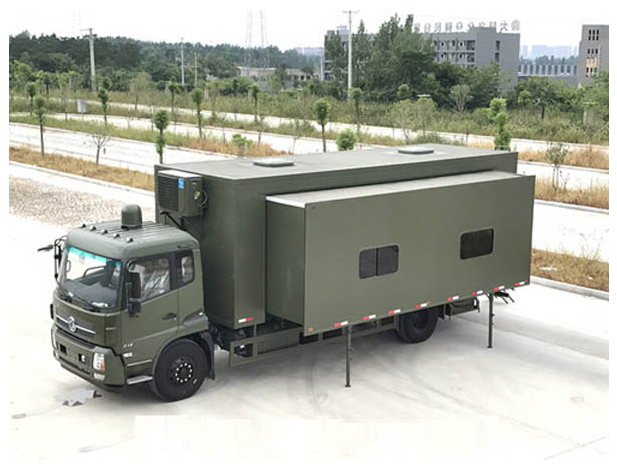

東風天錦宿營車擴展宿營方艙效果圖

東風天錦消防宿營車擴展宿營方艙效果圖

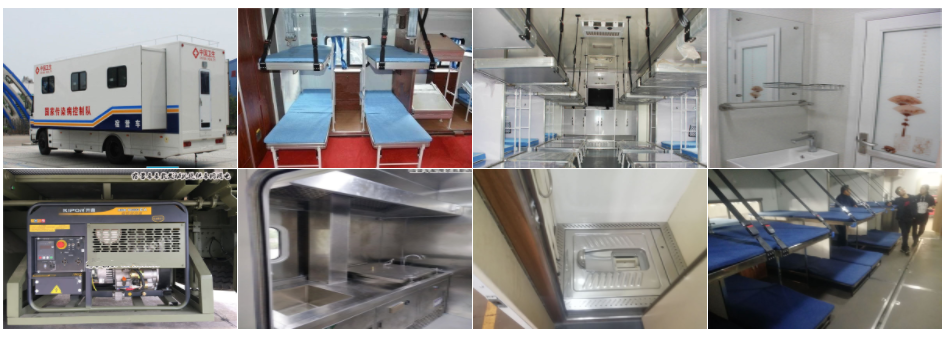

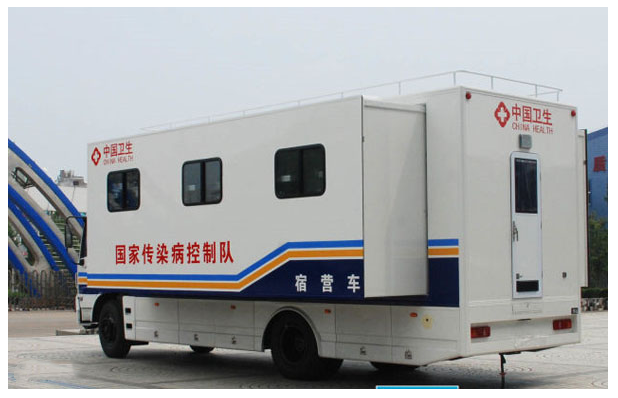

東風天錦宿營車，24人宿營車該車廂體分為三個區域：洗浴區域、廚房區域、起居區域。擴展宿營方艙、宿營設施、空氣調節系統、影視系統、衛生間，洗漱間，電氣系統等組成，能夠滿足24人的住宿，閱讀，具有舒適的就寑環境及齊全的衛生設施，能夠適應普通公路、沙石路、簡易公路及越野特殊使用環境，可靠性好，左、右小廂體與主廂體采用抽屜式，左、右小廂體從主廂體下平面抽出，主廂體地板約高出左、右小廂體地板80mm，左、右小廂體下地板面固定支撐滾輪、齒條、齒輪傳動機構、電機、減速機等通過轉軸一邊同步運動，用于擴展／收攏；并在活動地板端面安裝密封裝置，保證艙體擴展和收攏狀態下，整車密封性能良好，該種擴展廂地板結構布局，不會對廂體內的上、下固定床造成影響。

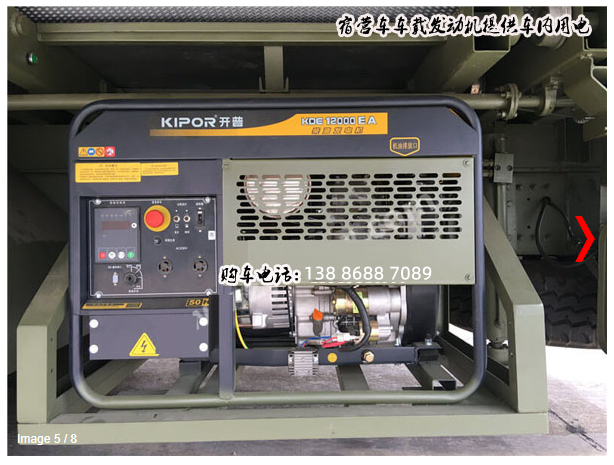

東風天錦宿營車，24人宿營車廂體采用聚氨酯發泡技術制作的保溫廂體，外蒙反為1.5mm厚防銹鋁板、內蒙皮為1.5mm防銹鋁板，對于有懸掛裝置要求的廂板，在相應位置增加預埋和加強支撐，內粘波音軟片，整個底部墊有麻灰色塑膠地板，結實、耐磨。廂體按空間區域分為前壁艙，乘、住區，衛生間，前壁艙內放置地板蓋板，滅火器等配件；乘、住區在中部擴展位，中間固定床設置在主廂體上，折疊床在左、右?guī)w上；左、右?guī)w前部各掛19寸車載液晶電視一臺；整車車廂部分安裝照明設備，通風設備等，車廂墻板可展開，完全展開安裝后車廂可達到6.8＊6.8＊2.4米，便攜式固定制成設備，防雨防紫外線篷布，是野外宿營，施工，礦區，采集必備的幫手。該車的--大亮點是，運用“液壓雙側拉箱機構”裝置，將一節普通汽車的車廂向兩邊延伸，增加了多達12平方米的空間，使整個車廂可設置類似于火車臥鋪的休息床鋪28個，車上設置了可連續讓330人次使用的干式衛生間，配置了1臺20千瓦發電機及2臺1.5匹的空調，2套換氣扇，確保了車內用電需求及蚊好的通風換氣效果，加上在冬天可供地暖的燃油加熱器，這輛宿營車可以有效保證消防官兵待在車上“冬暖夏涼”，特別適合于沙漠山區野外使用，

主要特點

1）整車自行式設計，機動性能好，適合公路運輸；

）可提供野外宿營、洗漱、娛樂等功能，保障能力強；

）整車配有空氣調節系統，生活舒適度好；

4）可雙向擴展，空間利用率大；

主要配置及構成

1、廂體

廂體按空間區域分為前壁艙，乘、住區，衛生間。

前壁艙內放置地板蓋板，滅火器等配件；

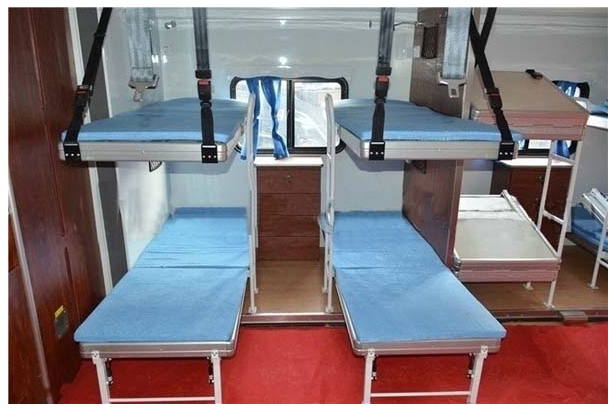

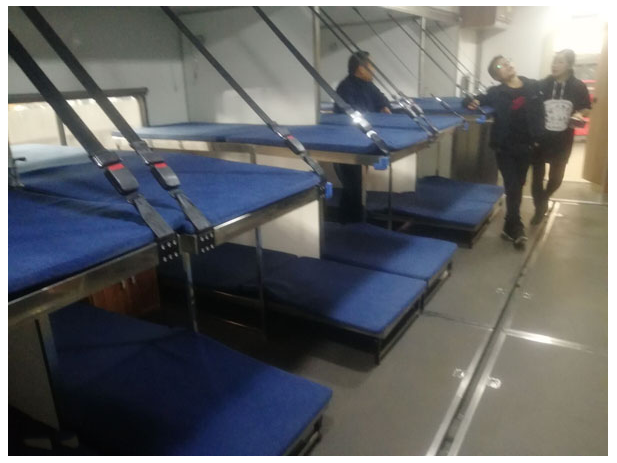

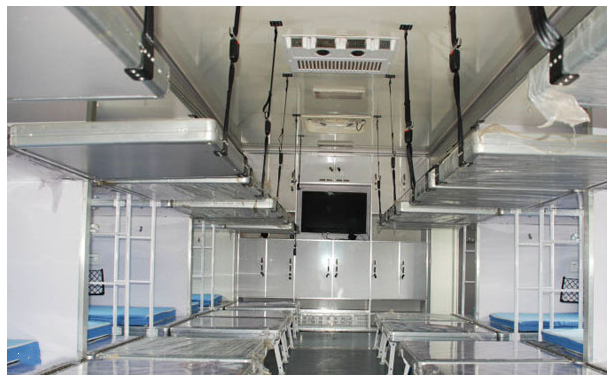

乘、住區在中部擴展位，中間固定床設置在主廂體上，折疊床在左、右?guī)w上；左、右?guī)w前部各

掛19寸車載液晶電視一臺；衛生間在后部，頂部安裝天窗、換氣裝置；

主廂體頂部設有空調，沿頂部送風管道向廂體各處送風。各風口安裝雙眼布風器，可調節風量及角度；

主廂體頂部設置衛星接收天線；內飾采用適宜人工作的人性化方案，表面光亮潔凈，具有較強的耐酸、耐堿和抗腐蝕、微生物侵蝕的抵抗能力.

2、門窗總成

窗戶采用雙層玻璃外推窗，具有開關、通風、遮陽、防蚊蟲、隔音、隔熱、私密性等功能和良好的防雨性能，當紗窗和窗戶打開后可用作緊急出口.

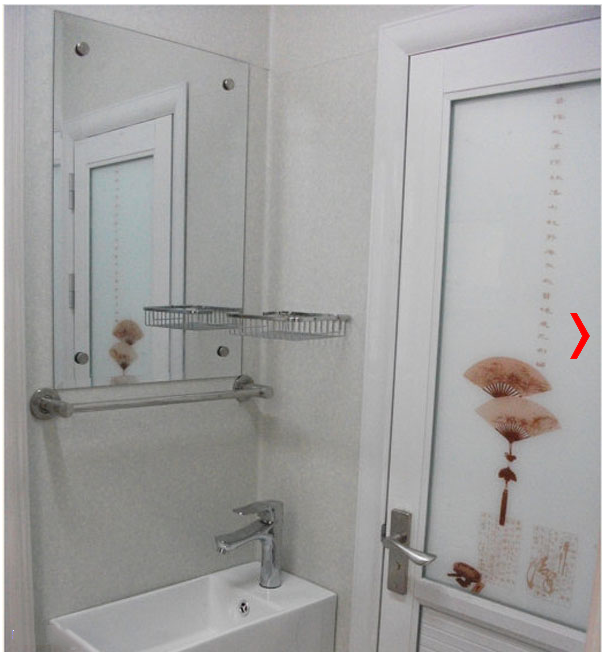

門采用房車門，具有開、關、通風、透光、防蚊蟲、隔音、隔熱、私密性等功能和良好的防雨性能。

3、安全天窗

衛生間及廂體頂部安裝多個安全出口天窗：該天窗具有自然通風、強制換氣（進／排）、安全逃生功能；

4、空氣調節系統

安裝專用方艙頂置空調V4000，通過風道將冷（熱）風送入艙內?？照{(diào)額定制冷量4000W\2 W，制熱功率3200W\2W，循環風量800kcal/h，電源為220V／50Hz；正常使用環境-45～45℃．

5、生活娛樂系統

采用一個動中通車載天線，通過一分二信號通道分配給兩個繼電盒和兩臺19寸車載液品電視。

6、衛生設施

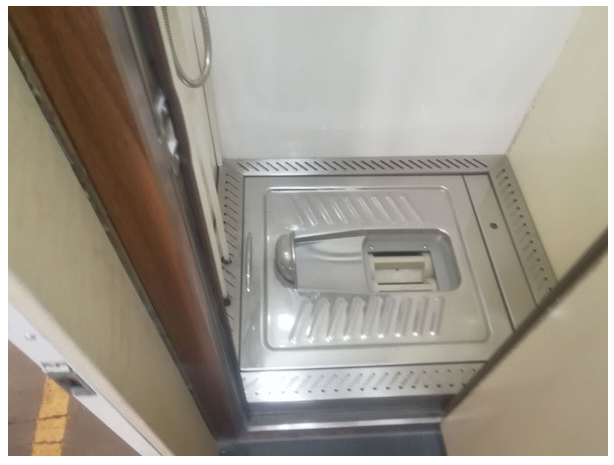

蹲便器采用免水沖式環保蹲式廁具，由外殼、機械裝置、儲便桶、包裝袋等組成。通過可降解薄膜制成的包裝袋包裝糞便，由機械裝置牽引并封閉包裝袋，用廁者便后，糞便隨包裝袋下移進入車底儲便桶內，廁坑表面的包裝袋更新，封閉裝置再次封閉，避免異味排出，便后不用水沖洗。

主要技術參數

廁具外形尺寸：730×560×30（mm）；更換一次可使用約60人次；
